如何做好LED電源的插件工作

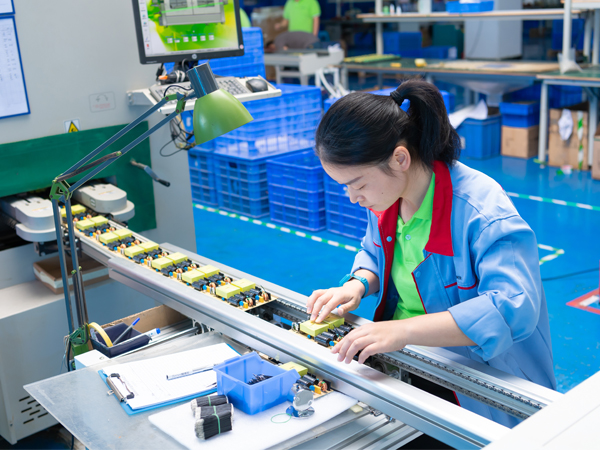

上篇文章我們講到各類元器件來料檢驗的重要性，接下來讓我?guī)私馍a(chǎn)LED電源的下一個工序，如何做好LED工程燈帶電源的插件工作，有哪些注意事項，需要注意哪些細節！
如何規范的將”二極管”插在PCB板上

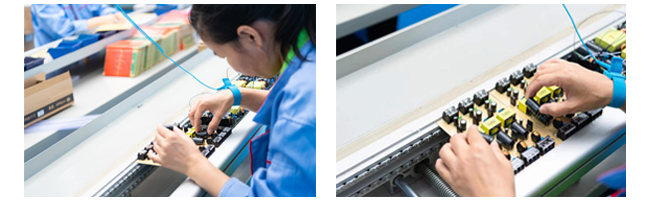

1、經崗前培訓后，操作人員必須佩戴靜電手環，做好靜電防護；
2、操作員再次檢查二極管是否與BOM清單及樣機相符；檢查元件本體是否完整無缺損或變形，確認無誤后進入本工序；
3、將二極管按要求插至PCBA板絲印相對應的位置上；▲ 注意：二極管極性方向不可插反，不能插錯孔位，元件插置必須端正，直立；（二極管極性插反將會導致LED燈條電源的二極管被擊穿，下一工序測試時將無法點亮LED燈）
4、檢查本工序，確認無誤后流入下工序。
如何規范的將“磁環電感，mos管，慢融保險絲”插在PCB板上：
1、經崗前培訓后，操作人員必須佩戴靜電手環，做好靜電防護；
2、操作員再次檢查磁環電感，mos管，慢融保險絲等是否與BOM清單及樣機相符；檢查元件本體是否完整無缺損或變形，確認無誤后進入本工序；
3、將磁環電感，mos管，慢融保險絲等按要求插至PCB板絲印相對應的位置上；▲ 注意：極性方向不可插反，不能插錯孔位，元件插置必須端正，直立；
4、檢查本工序，確認無誤后流入下工序。

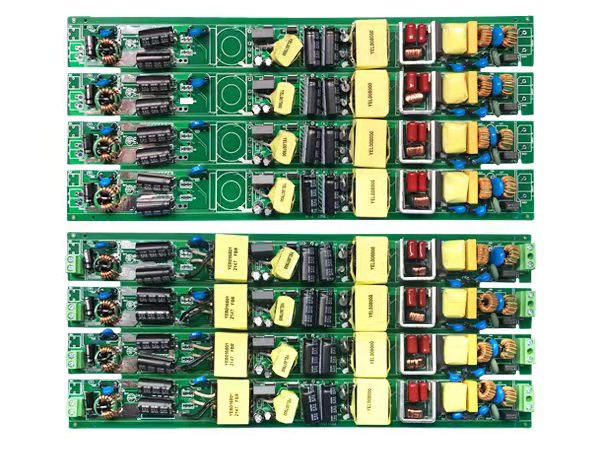

如何規范的將“電解電容，安規電容，變壓器”插在PCB板上：
1、經崗前培訓后，操作人員必須佩戴靜電手環，做好靜電防護；
2、操作員再次檢查電解電容，安規電容，變壓器等是否與BOM清單及樣機相符；檢查元件本體是否完整無缺損或變形，確認無誤后進入本工序；
3、將電解電容，安規電容，變壓器等按要求插至PCB板絲印相對應的位置上；▲ 注意：電解電容極性方向不可插反，不能插錯孔位，元件插置必須端正，直立；（電解電容極性插反將會導致LED電源在通電后直接燒壞）
3、檢查本工序，確認無誤后流入下工序。
如何確保無漏件、掉件，反件，錯件，歪件，高件：
1、經崗前培訓后，操作人員必須佩戴靜電手環，做好靜電防護；
2、檢查員需清楚全部元器件與主板相對應的位置，再次檢查是否有漏件，掉件，反件，錯件，歪件，高件等。
漏
3、檢查本工序，確認無誤后流入下工序波峰焊。

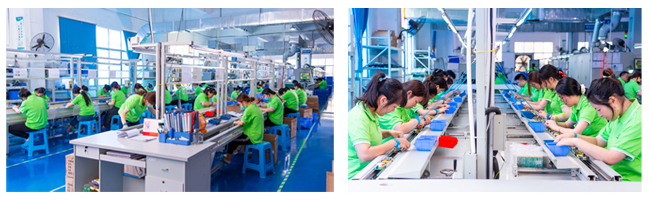

相信大家有注意到一點，在插件作業的任何時候都有靜電手環的存在，那么”它”的存在有什么特殊的意義嗎？相信在生活中對于靜電各位都不陌生，靜電高發期特別是在秋冬季節！那么小小的靜電跟我們恒壓LED電源插件作業又有什么樣的影響呢？來看看我們工廠是如何做的？
靜電對電子元器件有哪些損害：
1.電子元器件上的靜電會吸附灰塵，降低元器件絕緣電阻（縮短電子元器件的使用壽命）。
2.靜電會產生放電破壞，使元件受損不能工作（完全破壞）。
3.靜電在放電時所產生的電磁場幅度很大（達幾百伏／米）頻譜極寬（從幾十兆到幾千兆），對電子元器件造成干擾甚至損壞（電磁干擾）。
4.靜電放電時所產生的電場或電流發出的熱量，會使元件受傷（潛在損傷）。如果元件全部破壞，必能在生產及品管中被察覺而排除，影響較小，而如果元件只是輕微受損，在正常測試下不易發現，或者是在運輸途中，由于摩擦、碰撞帶有靜電的物體而使元件產生靜電導致元件受損，甚至已在使用時，才發現元件受到破壞，不但檢查不易，而且其損失亦難以預測。要耗費巨大人力及財力才能查清所有問題，而且如果在使用時才察覺故障，其損失將可能巨大。

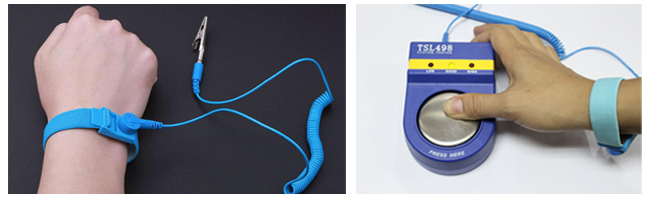

如何正確使用靜電手環：
如圖所示：
以上是我們LED驅動電源主要元器件的插件規范和注意事項。一個完整的LED驅動電源元件遠遠不止這些，此處沒有一一說明。品質在于每一個細節，精益求精才是成功之道！
